รีเลย์ล็อคซึ่งเป็นวิธีการที่มีประสิทธิภาพในการรักษาสถานะสวิตช์โดยใช้พลังงานต่ำ เป็นส่วนสำคัญของระบบไฟฟ้าและอิเล็กทรอนิกส์ รีเลย์แบบล็อคใช้จังหวะสั้น ๆ เพื่อเปลี่ยนสถานะและคงอยู่ในตำแหน่งสุดท้ายโดยไม่มีพลังงานคงที่ ตรงกันข้ามกับรีเลย์แบบเดิมที่ต้องใช้แหล่งจ่ายแรงดันไฟฟ้าคงที่เพื่อรักษาสถานะไว้ บทความนี้จะตรวจสอบการใช้งานและข้อดีของรีเลย์แบบล็อคตลอดจนวิธีการตั้งค่าและรีเซ็ต
หลังจากถูกกระตุ้น รีเลย์แบบล็อคหรือที่เรียกว่ารีเลย์แบบบิสเทเบิลจะคงตำแหน่งไว้แม้ในขณะที่ไฟฟ้าดับก็ตาม การตั้งค่าและการรีเซ็ตเป็นสถานะที่เสถียรสองสถานะ พัลส์ควบคุมทำให้รีเลย์สลับระหว่างสถานะเหล่านี้
รีเลย์ล็อคทำงานผ่านหนึ่งในสองกลไกหลัก:
1. รีเลย์ล็อคคอยล์เดี่ยว
รีเลย์แลตชิ่งคอยล์เดี่ยวทำงานร่วมกับคอยล์เดี่ยวที่รับพัลส์ขั้วสลับเพื่อเปลี่ยนสถานะ
- การตั้งค่ารีเลย์ (สถานะเปิด): พัลส์แรงดันไฟฟ้าบวกจะกระตุ้นขดลวด โดยย้ายหน้าสัมผัสภายในไปยังตำแหน่งที่ตั้งไว้
- การรีเซ็ตรีเลย์ (สถานะปิด): พัลส์แรงดันลบ (หรือพัลส์ขั้วย้อนกลับ) จะย้ายหน้าสัมผัสกลับไปยังตำแหน่งรีเซ็ต
เมื่อเปลี่ยนรีเลย์แล้ว รีเลย์จะยังคงอยู่ในสถานะนั้นจนกว่าพัลส์อื่นจะเปลี่ยน
2. รีเลย์ล็อคคอยล์คู่
รีเลย์ล็อคคอยล์คู่มีคอยล์แยกกันสองตัว คอยล์หนึ่งสำหรับตั้งค่าและอีกอันสำหรับรีเซ็ต
- การตั้งค่ารีเลย์ (สถานะเปิด): พัลส์สั้น ๆ ไปที่คอยล์ "ตั้งค่า" จะย้ายหน้าสัมผัสภายในไปที่ตำแหน่งเปิด
- การรีเซ็ตรีเลย์ (สถานะปิด): พัลส์สั้น ๆ ไปที่คอยล์ "รีเซ็ต" จะย้ายหน้าสัมผัสกลับไปที่ตำแหน่งปิด
เนื่องจากหน้าสัมผัสยึดตำแหน่งไว้ทั้งทางแม่เหล็กหรือทางกลไก จึงไม่จำเป็นต้องมีพลังงานอย่างต่อเนื่องเพื่อรักษาสถานะ
- ประสิทธิภาพการใช้พลังงาน: ตั้งแต่รีเลย์ล็อคไม่ต้องการพลังงานคงที่เพื่อรักษาสถานะ เนื่องจากใช้พลังงานน้อยกว่าเมื่อเทียบกับรีเลย์แบบเดิม
- การสร้างความร้อนต่ำ: การใช้พลังงานที่ลดลงหมายถึงการสะสมความร้อนน้อยที่สุด ช่วยเพิ่มความทนทาน
- การทำงานที่เสถียร: รีเลย์ล็อคยังคงอยู่ในตำแหน่งสุดท้ายแม้ในช่วงที่ไฟฟ้าดับ
- เหมาะสำหรับระบบที่ใช้แบตเตอรี่: ความสามารถในการคงสถานะโดยไม่มีกระแสไฟฟ้าต่อเนื่องทำให้เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่
อุตสาหกรรมหลายแห่งใช้รีเลย์แบบล็อค รวมไปถึง:
อุปกรณ์ประหยัดพลังงานและระบบไฟอัจฉริยะเป็นตัวอย่างของระบบอัตโนมัติในบ้าน
การควบคุมทางอุตสาหกรรม: สวิตช์ประหยัดพลังงานเป็นสิ่งจำเป็นสำหรับระบบอัตโนมัติและเครื่องจักร
การประยุกต์สำหรับการถ่ายทอดเครือข่ายและการสลับสัญญาณในโทรคมนาคม
อิเล็กทรอนิกส์ยานยนต์: ระบบไฟฟ้าและระบบควบคุมกระจกไฟฟ้า
รีเลย์ล็อคเป็นตัวเลือกยอดนิยมในการใช้งานที่คำนึงถึงพลังงาน เนื่องจากเป็นวิธีที่มีประสิทธิภาพในการรักษาสถานะของวงจรโดยไม่มีกำลังไฟคงที่ สิ่งเหล่านี้มีความสำคัญเนื่องจากสามารถตั้งค่าและรีเซ็ตได้โดยใช้พลังงานเพียงเล็กน้อย ไม่ว่าจะในเครือข่ายการสื่อสาร เครื่องใช้ไฟฟ้าภายในบ้าน หรือระบบอัตโนมัติทางอุตสาหกรรม การทราบวิธีการทำงานรับประกันว่าจะมีการใช้งานอย่างมีประสิทธิภาพมากที่สุดเท่าที่จะเป็นไปได้ในงานไฟฟ้าและอิเล็กทรอนิกส์ที่หลากหลาย

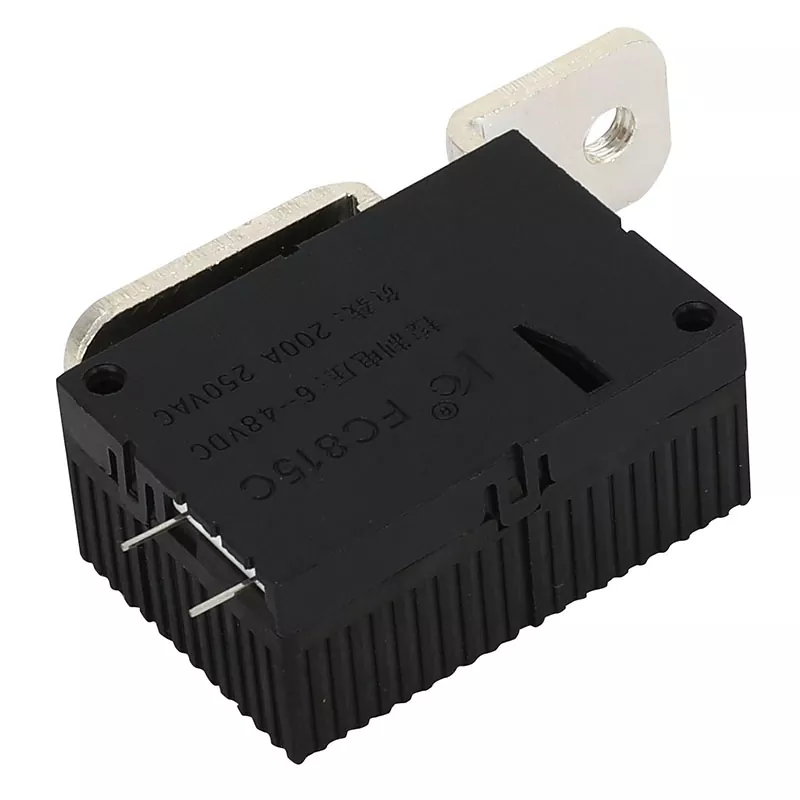

Face Electric Co., Ltd. ยึดมั่นในนโยบายคุณภาพของ "นวัตกรรมอย่างต่อเนื่องและการจัดการเชิงปฏิบัติ" มาโดยตลอด และได้สร้างผลิตภัณฑ์แบรนด์อุตสาหกรรมด้วยปรัชญาการดำเนินธุรกิจของการอยู่รอดโดยการประกันคุณภาพและการพัฒนาโดยการผลิตขนาดใหญ่ ปัจจุบัน แลตชิ่งรีเลย์ได้รับการออกแบบและพัฒนาโดยบริษัทของเราโดยอิสระ สามารถให้ข้อมูลจำเพาะที่หลากหลายตั้งแต่ 16A ถึง 200A เพื่อให้ลูกค้าเลือกได้ ผลิตภัณฑ์ของบริษัทเป็นไปตามข้อกำหนดของคำสั่ง EU ROHS และผลิตภัณฑ์ของบริษัทได้รับสิทธิบัตรการประดิษฐ์ระดับชาติและใบรับรองสิทธิบัตรรุ่นอรรถประโยชน์ เยี่ยมชมเว็บไซต์ของเราที่ www.facerelay.com เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา หากมีข้อสงสัยสามารถติดต่อเราได้ที่lydia@face-relay.com.
