ในระบบไฟฟ้ากำลังหม้อแปลงกระแสไฟฟ้าและหม้อแปลงแรงดันไฟฟ้ามักใช้เพื่อให้แน่ใจว่าการวัดและควบคุมกระแสและแรงดันไฟฟ้าปลอดภัยและแม่นยำ แม้ว่าอุปกรณ์ทั้งสองนี้จะทับซ้อนกันในด้านการทำงาน แต่ก็มีความแตกต่างอย่างมีนัยสำคัญในด้านการออกแบบ หลักการทำงาน และสถานการณ์การใช้งาน

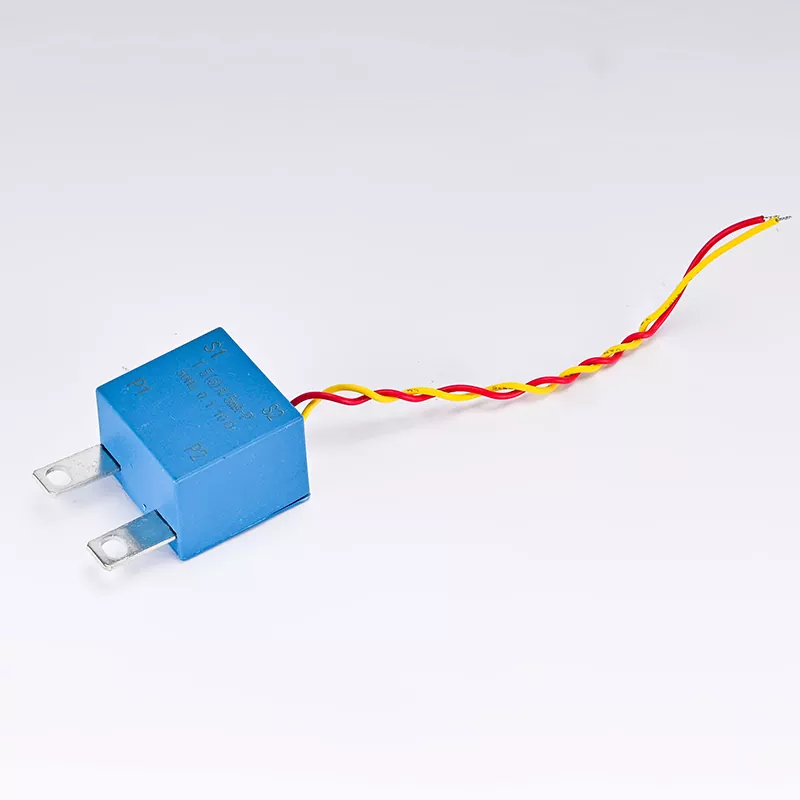

โดยหลักการแล้ว หม้อแปลงกระแส (CT) เป็นอุปกรณ์ที่แปลงกระแสขนาดใหญ่เป็นกระแสเล็ก และทำงานตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า ในระบบไฟฟ้า CT มักใช้ในการวัดกระแสขนาดใหญ่เพื่อป้องกันและควบคุมวงจร ขดลวดปฐมภูมิของ CT เชื่อมต่อโดยตรงแบบอนุกรมในวงจร ในขณะที่ขดลวดทุติยภูมิเชื่อมต่อกับเครื่องมือวัดหรืออุปกรณ์ป้องกัน เมื่อกระแสไหลผ่านด้านปฐมภูมิ กระแสไฟฟ้าที่สอดคล้องกันจะถูกสร้างขึ้นที่ด้านทุติยภูมิตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า หม้อแปลงแรงดันไฟฟ้า (VT) เป็นอุปกรณ์ที่แปลงไฟฟ้าแรงสูงให้เป็นแรงดันไฟฟ้าต่ำ โดยใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าเช่นกัน VT ใช้ในการวัดแรงดันไฟฟ้าสูงในระบบไฟฟ้าเพื่อความปลอดภัยและความแม่นยำ ขดลวดปฐมภูมิของ VT เชื่อมต่อแบบขนานในวงจร ในขณะที่ขดลวดทุติยภูมิเชื่อมต่อกับเครื่องมือวัดหรืออุปกรณ์ป้องกัน เมื่อมีแรงดันไฟฟ้าที่ด้านปฐมภูมิ แรงดันไฟฟ้าที่สอดคล้องกันจะถูกสร้างขึ้นที่ด้านทุติยภูมิตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า
ทั้งสองมีเป้าหมายการวัดที่แตกต่างกันหม้อแปลงกระแสส่วนใหญ่จะใช้ในการวัดกระแสเพื่อติดตามและป้องกันระบบไฟฟ้า สามารถใช้สำหรับการวัดกระแส การวัดพลังงาน การป้องกันไฟฟ้าลัดวงจร และการป้องกันการโอเวอร์โหลด กระแสไฟเอาท์พุตของ CT มักจะถูกกำหนดมาตรฐานไว้ที่ 5 แอมแปร์หรือ 1 แอมแปร์ เพื่อให้เข้ากันได้กับเครื่องมือวัดมาตรฐานและอุปกรณ์ป้องกัน
หม้อแปลงแรงดันไฟฟ้าส่วนใหญ่จะใช้ในการวัดแรงดันไฟฟ้าสำหรับการตรวจสอบและการป้องกันระบบไฟฟ้า สามารถใช้สำหรับการวัดแรงดันไฟฟ้า การวัดพลังงาน การตรวจสอบฉนวน และการป้องกันแรงดันไฟฟ้าเกิน แรงดันไฟเอาท์พุตของ VT มักจะถูกกำหนดให้เป็นมาตรฐานที่ 100 โวลต์หรือ 100/√3 โวลต์ เพื่อให้เข้ากันได้กับเครื่องมือวัดมาตรฐานและอุปกรณ์ป้องกัน
ทั้งสองมีจุดเน้นการออกแบบที่แตกต่างกัน หม้อแปลงกระแสต้องคำนึงถึงความปลอดภัยของกระแสเมื่อออกแบบ เนื่องจาก CT เชื่อมต่อโดยตรงแบบอนุกรมในวงจร พวกเขาจะต้องสามารถทนต่อกระแสไฟฟ้าลัดวงจรในวงจรได้ ด้านหลักของ CT มักจะได้รับการออกแบบให้มีพื้นที่หน้าตัดที่ใหญ่กว่าเพื่อลดความต้านทานและการสูญเสียความร้อน ขณะเดียวกันก็รับประกันการทำงานที่ปลอดภัยภายใต้สภาวะการลัดวงจร
หม้อแปลงแรงดันไฟฟ้าต้องคำนึงถึงความปลอดภัยของแรงดันไฟฟ้าเมื่อออกแบบ เนื่องจาก VT เชื่อมต่อแบบขนานในวงจร จึงจะต้องสามารถทนต่อแรงดันไฟฟ้าในวงจรได้ โดยปกติแล้วด้านหลักและด้านรองของ VT จะมีการแยกความแข็งแรงของฉนวนสูงเพื่อให้แน่ใจว่าการทำงานปลอดภัยภายใต้สภาวะไฟฟ้าแรงสูง ในด้านการใช้งาน หม้อแปลงกระแสไฟฟ้าถูกนำมาใช้กันอย่างแพร่หลายในการเชื่อมโยงต่างๆ ของระบบไฟฟ้า รวมถึงสถานีไฟฟ้า สถานีไฟฟ้าย่อย และเครือข่ายการจำหน่าย สามารถติดตั้งบนอุปกรณ์ต่างๆ เช่น สายส่ง หม้อแปลง และมอเตอร์ เพื่อตรวจสอบและป้องกันอุปกรณ์เหล่านี้จากการโอเวอร์โหลดและการลัดวงจร หม้อแปลงแรงดันไฟฟ้ายังใช้กันอย่างแพร่หลายในการเชื่อมโยงต่างๆ ของระบบไฟฟ้า โดยเฉพาะอย่างยิ่งในสถานการณ์ที่จำเป็นต้องวัดและควบคุมแรงดันไฟฟ้าสูง สามารถติดตั้งในสถานีไฟฟ้าย่อยและเครือข่ายการจำหน่ายเพื่อตรวจสอบและป้องกันระบบไฟฟ้าจากแรงดันไฟฟ้าเกินและความผิดพลาดของฉนวน
ในส่วนของความผิดพลาดนั้น.หม้อแปลงกระแสไฟฟ้าข้อผิดพลาดส่วนใหญ่มาจากอิทธิพลของความอิ่มตัวของแม่เหล็กและโหลดด้านรอง เพื่อลดข้อผิดพลาด CT มักได้รับการออกแบบให้มีความสามารถในการซึมผ่านของแม่เหล็กที่สูงขึ้นและความต้านทานด้านทุติยภูมิที่ต่ำกว่า ความแม่นยำของ CT มักจะอยู่ระหว่าง 0.2% ถึง 0.5% ซึ่งเพียงพอสำหรับการใช้งานระบบไฟฟ้าส่วนใหญ่ ข้อผิดพลาดของหม้อแปลงแรงดันไฟฟ้าส่วนใหญ่มาจากอิทธิพลของความอิ่มตัวของแม่เหล็กและโหลดทุติยภูมิ รวมถึงการสูญเสียฉนวนระหว่างด้านหลักและด้านรอง เพื่อลดข้อผิดพลาด VT มักได้รับการออกแบบให้มีความสามารถในการซึมผ่านของแม่เหล็กสูงและความต้านทานทุติยภูมิต่ำ และใช้วัสดุที่มีความแข็งแรงของฉนวนสูง ความแม่นยำของ VT โดยปกติจะอยู่ระหว่าง 0.2% ถึง 0.5% ซึ่งเพียงพอสำหรับการใช้งานระบบไฟฟ้าส่วนใหญ่
ในแง่ของข้อกำหนดการตรวจสอบการบำรุงรักษา การบำรุงรักษาหม้อแปลงกระแสมักจะรวมถึงการตรวจสอบการเชื่อมต่อของด้านหลักและด้านรอง และให้แน่ใจว่า CT จะไม่อิ่มตัวหรือเสียหายจากสนามแม่เหล็ก โดยปกติแล้ว การสอบเทียบ CT จะดำเนินการหลังการติดตั้งและระหว่างการบำรุงรักษาตามปกติ เพื่อให้มั่นใจในความแม่นยำของการวัด การบำรุงรักษาหม้อแปลงแรงดันไฟฟ้ามักจะรวมถึงการตรวจสอบการเชื่อมต่อของด้านหลักและด้านรอง และให้แน่ใจว่า VT จะไม่อิ่มตัวหรือเสียหายจากสนามแม่เหล็ก โดยปกติการสอบเทียบ VT จะดำเนินการหลังการติดตั้งและระหว่างการบำรุงรักษาตามปกติเพื่อให้มั่นใจในความแม่นยำของการวัด
