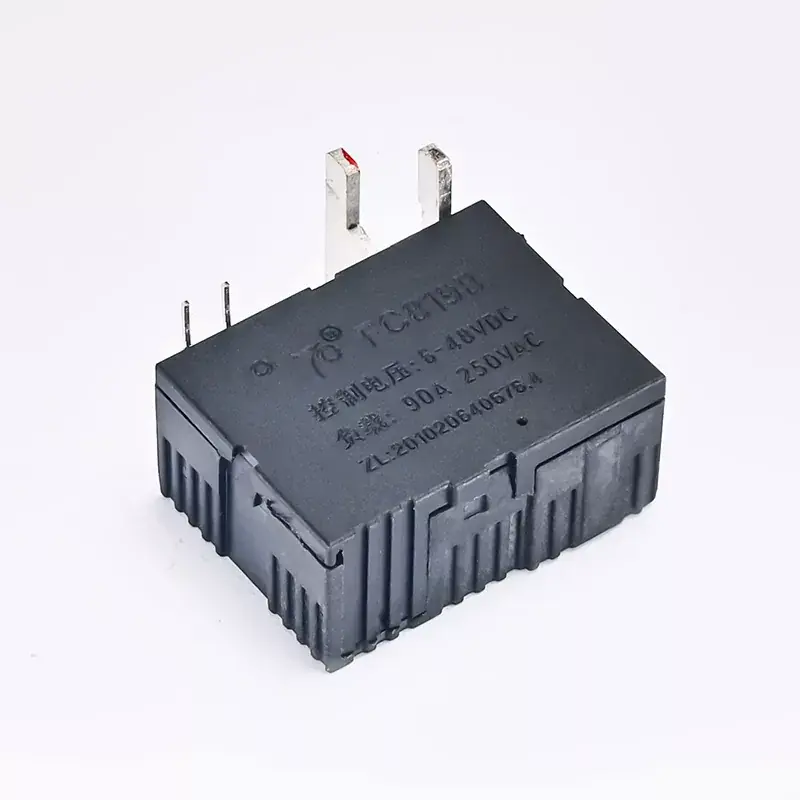

รีเลย์ที่สลักเป็นวิธีที่มีประสิทธิภาพและใช้พลังงานต่ำในการรักษาสถานะสวิตช์รีเลย์ล็อคใช้จังหวะสั้นๆ เพื่อเปลี่ยนสถานะและคงอยู่ในตำแหน่งสุดท้ายโดยไม่มีพลังงานคงที่ ตรงกันข้ามกับรีเลย์แบบเดิมที่ต้องใช้แหล่งจ่ายแรงดันไฟฟ้าคงที่เพื่อรักษาสถานะไว้ มีการตรวจสอบการควบคุมรีเลย์ล็อคอย่างมีประสิทธิภาพในบทความนี้
หลังจากถูกกระตุ้น รีเลย์แบบล็อคหรือที่เรียกว่ารีเลย์แบบบิสเทเบิลจะคงตำแหน่งไว้แม้ในขณะที่ไฟฟ้าดับก็ตาม การตั้งค่าและการรีเซ็ตเป็นสถานะที่เสถียรสองสถานะ พัลส์ควบคุมทำให้รีเลย์สลับระหว่างสถานะเหล่านี้
การควบคุมกรีเลย์ล็อคขึ้นอยู่กับประเภทของคอยล์เดี่ยวหรือคอยล์คู่
1. การควบคุมรีเลย์ล็อคคอยล์เดี่ยว
รีเลย์ล็อคคอยล์คอยล์เดี่ยวทำงานโดยมีพัลส์ขั้วสลับ:
- การตั้งค่ารีเลย์ (สถานะเปิด): การใช้พัลส์แรงดันไฟฟ้าบวกจะกระตุ้นขดลวดและย้ายหน้าสัมผัสภายในไปยังตำแหน่งที่ตั้งไว้
- การรีเซ็ตรีเลย์ (สถานะปิด): การใช้พัลส์แรงดันลบ (หรือพัลส์ขั้วย้อนกลับ) จะย้ายหน้าสัมผัสกลับไปยังตำแหน่งรีเซ็ต
หากต้องการควบคุมรีเลย์ล็อคคอยล์เดี่ยว คุณสามารถใช้:
- วงจร H-Bridge : ใช้ในการสลับขั้วของแรงดันไฟฟ้าที่จ่ายให้กับขดลวด
- ไมโครคอนโทรลเลอร์ (MCU) พร้อมเอาต์พุตคู่: เอาต์พุตหนึ่งให้พัลส์บวก และอีกเอาต์พุตให้พัลส์ลบ
2. การควบคุมรีเลย์ล็อคคอยล์คู่
รีเลย์ล็อคคอยล์คู่มีคอยล์แยกกันสองตัว คอยล์หนึ่งสำหรับตั้งค่าและอีกอันสำหรับรีเซ็ต:
- การตั้งค่ารีเลย์ (สถานะเปิด): พัลส์สั้น ๆ ไปที่คอยล์ "ตั้งค่า" จะย้ายหน้าสัมผัสภายในไปที่ตำแหน่งเปิด
- การรีเซ็ตรีเลย์ (สถานะปิด): พัลส์สั้น ๆ ไปที่คอยล์ "รีเซ็ต" จะย้ายหน้าสัมผัสกลับไปที่ตำแหน่งปิด
หากต้องการควบคุมรีเลย์ล็อคคอยล์คู่ คุณสามารถใช้:
- สวิตช์ปุ่มกด: สวิตช์ตัวหนึ่งสำหรับคอยล์ชุดและอีกสวิตช์สำหรับคอยล์รีเซ็ต
- เอาต์พุตไมโครคอนโทรลเลอร์: ตั้งโปรแกรมให้ส่งพัลส์ไปยังคอยล์ที่ถูกต้องเมื่อจำเป็น
- ทรานซิสเตอร์หรือวงจรสวิตชิ่ง MOSFET: เพื่อขับเคลื่อนรีเลย์แรงดัน/กระแสให้สูงขึ้นจากแหล่งควบคุมพลังงานต่ำ
- ประสิทธิภาพการใช้พลังงาน: การควบคุมที่เหมาะสมช่วยให้มั่นใจได้ว่ามีการใช้พลังงานน้อยที่สุด
- ความน่าเชื่อถือ: การใช้เทคนิคการสลับที่ถูกต้องจะช่วยป้องกันการทำงานผิดพลาดของรีเลย์
- บูรณาการ: ผสานรวมกับระบบอัตโนมัติและไมโครคอนโทรลเลอร์ได้อย่างง่ายดาย
อุตสาหกรรมหลายแห่งใช้รีเลย์แบบล็อค รวมไปถึง:
แอพระบบไฟอัจฉริยะและการประหยัดพลังงานเป็นตัวอย่างของระบบอัตโนมัติในบ้าน
การควบคุมทางอุตสาหกรรม: การสลับที่มีประสิทธิภาพเป็นสิ่งจำเป็นสำหรับระบบอัตโนมัติและเครื่องจักร
โทรคมนาคม: มาตรการประหยัดพลังงานและการกำหนดเส้นทางสัญญาณ
อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ ได้แก่ อุปกรณ์ที่ใช้แบตเตอรี่ เช่น ระบบควบคุมกระจกไฟฟ้า
รู้จักประเภทของ lรีเลย์จับและการใช้กลไกการสลับที่เหมาะสมถือเป็นสิ่งสำคัญในการควบคุม การควบคุมที่เหมาะสมช่วยให้การทำงานที่เชื่อถือได้และมีประสิทธิภาพในการใช้งานที่หลากหลาย ไม่ว่าจะใช้ H-Bridge ไมโครคอนโทรลเลอร์ หรือสวิตช์แบบแมนนวล
