รีเลย์ล็อคแบบราง 1 เฟส 2P จากบนลงล่าง

รีเลย์ล็อคแบบราง 2P เฟสเดียวจากบนลงล่างทำงานได้ดีในระบบควบคุมไฟฟ้าต่างๆ รูปแบบการเชื่อมแบบมีสายช่วยให้ผู้ใช้เชื่อมต่อได้อย่างรวดเร็วที่ไซต์งาน ในขณะที่รูปแบบการเชื่อมแบบบอร์ดพินบัดกรีช่วยหลีกเลี่ยงความเสี่ยงของข้อผิดพลาดในการเชื่อมโดยทำให้กระบวนการเดินสายไฟง่ายขึ้น และปรับปรุงเสถียรภาพและความปลอดภัยของผลิตภัณฑ์ ผลิตภัณฑ์นี้เหมาะมากสำหรับอุปกรณ์ไฟฟ้ากำลังสูงและสามารถมีบทบาทสำคัญในการจัดการพลังงานและการควบคุมอัตโนมัติ

(ข้อมูลจำเพาะของคอยล์) 20 ℃

คุณสมบัติ

กะทัดรัดและยืดหยุ่น: การออกแบบที่สั้นช่วยให้รีเลย์ใช้พื้นที่น้อยลงและสามารถติดตั้งได้ง่ายขึ้นในตู้ไฟฟ้าหรือกล่องกระจายขนาดกะทัดรัดต่างๆ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการใช้งานที่มีพื้นที่จำกัด

วิธีการเดินสายไฟจากบนลงล่าง: เพิ่มประสิทธิภาพการกำหนดเส้นทางสายเคเบิลอย่างมาก ลดการบีบตัวของสายเคเบิลและการรบกวนเมื่อพื้นที่มีจำกัด ทำให้การเดินสายทั้งหมดเป็นระเบียบมากขึ้น

การติดตั้งราง: เป็นไปตามข้อกำหนดการติดตั้งรางมาตรฐาน 35 มม. (ราง DIN) ติดตั้งและเปลี่ยนได้ง่ายรวดเร็ว โดยไม่ต้องใช้เครื่องมือที่ซับซ้อนหรืออุปกรณ์เสริมเพิ่มเติม

ตัวเลือกการเชื่อมที่ปรับเปลี่ยนได้หลายแบบ:

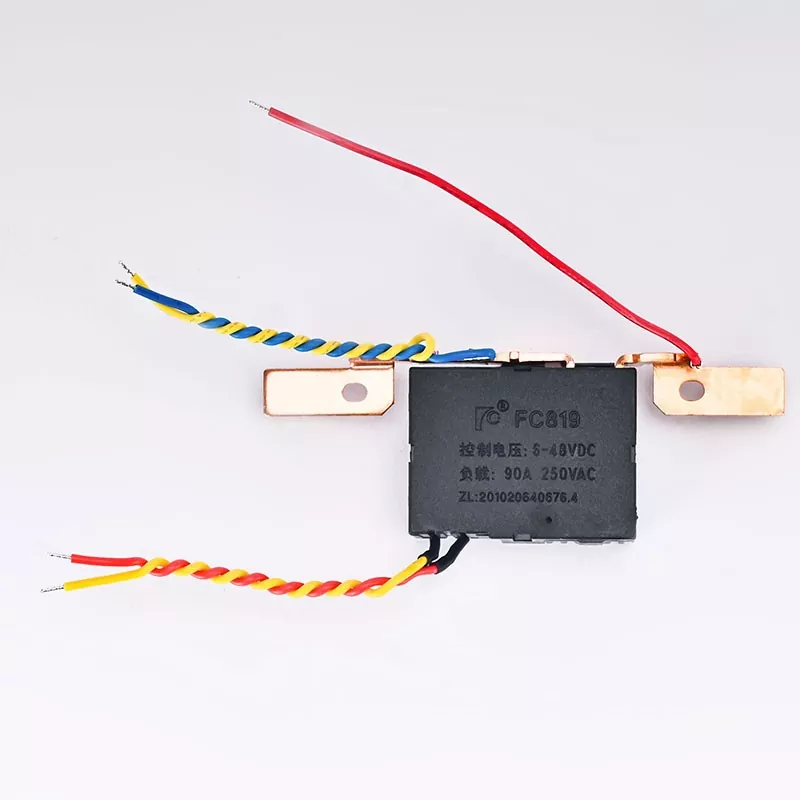

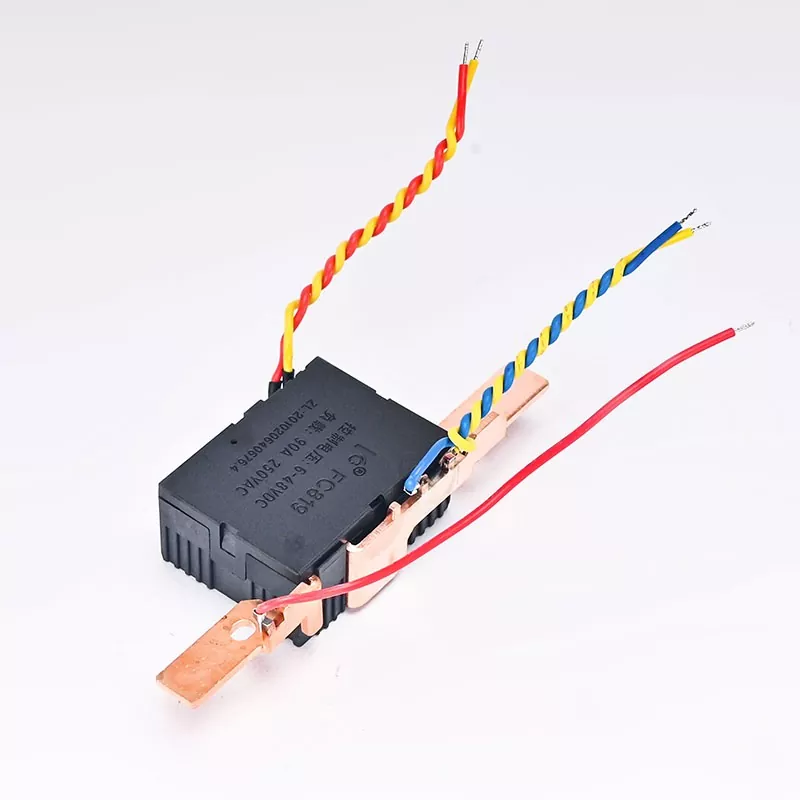

รูปแบบการเชื่อมแบบมีสาย: ติดตั้งง่ายรวดเร็วและเหมาะสำหรับการเดินสายไฟนอกสถานที่

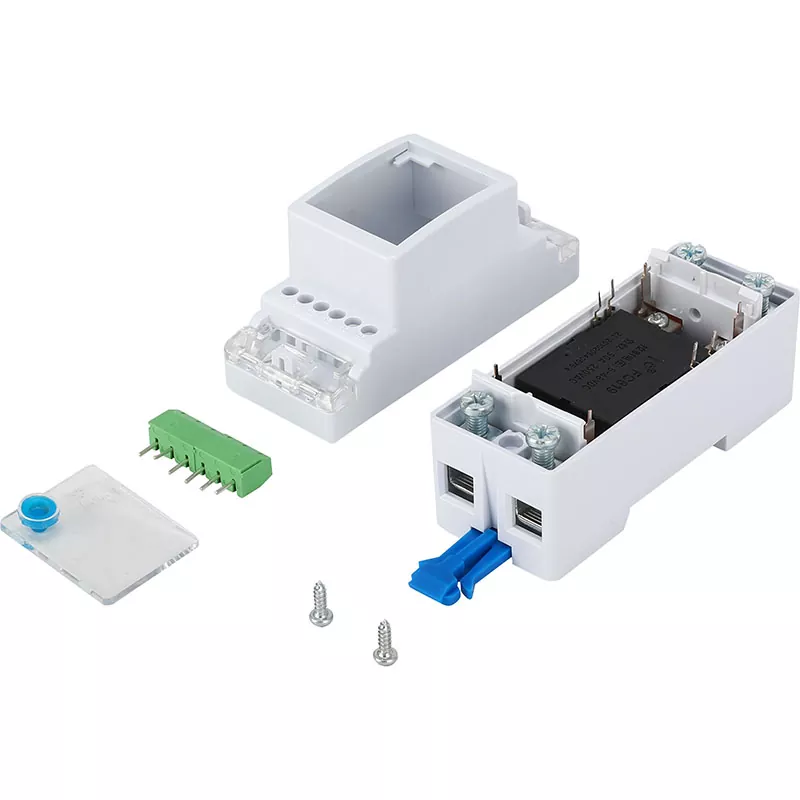

สไตล์บอร์ดพินบัดกรี: ไม่จำเป็นต้องบัดกรีตะกั่ว, การออกแบบภายในที่เรียบง่าย, เสี่ยงต่อข้อผิดพลาดในการเชื่อมน้อยกว่า

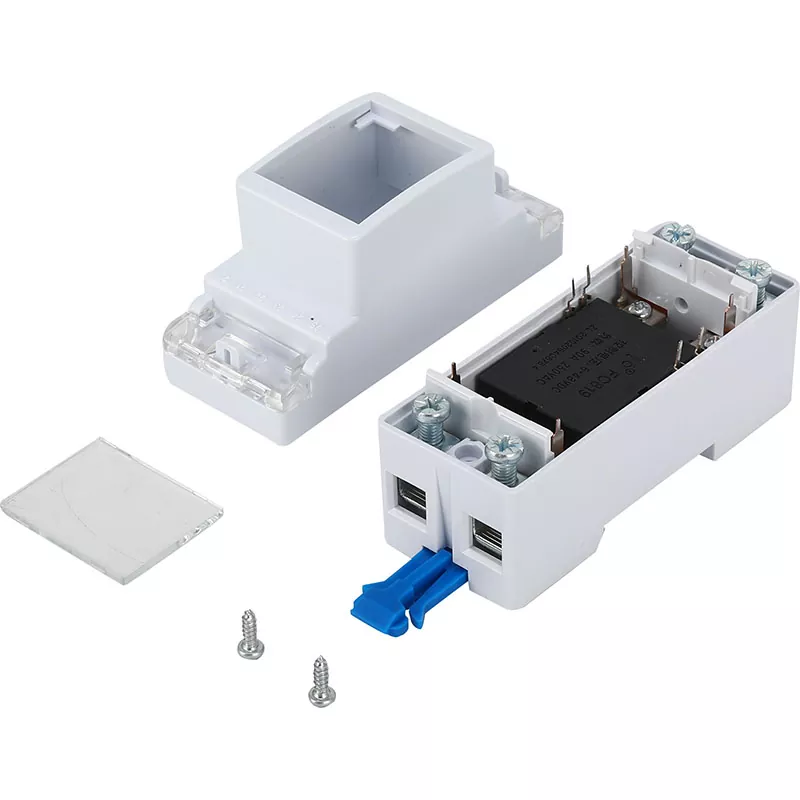

ตัวเรือนที่เข้าคู่กัน: ตัวเรือนพิเศษเสริมสามารถปกป้องรีเลย์ได้อย่างมีประสิทธิภาพและยืดอายุการใช้งาน

พื้นที่ใช้งาน

แผงควบคุมไฟฟ้า: ใช้ในแผงควบคุมไฟฟ้าที่ต้องการการเดินสายที่มีความหนาแน่นสูง เพื่อประหยัดพื้นที่และปรับปรุงการรวมระบบ

อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม: เหมาะสำหรับใช้ในเครื่องจักรและอุปกรณ์ระบบอัตโนมัติที่ตรงตามข้อกำหนดด้านพื้นที่และความยืดหยุ่น

ระบบบ้านอัจฉริยะ: เหมาะสำหรับการควบคุมพลังงานในระบบอัตโนมัติของอาคารและระบบตรวจสอบ ในอุปกรณ์สมาร์ทโฮม โดยเฉพาะอย่างยิ่งในอุปกรณ์ควบคุมอิเล็กทรอนิกส์สมัยใหม่และขนาดเล็ก การใช้รีเลย์นี้สามารถบรรลุการจัดการพลังงานที่มีประสิทธิภาพมากขึ้น

1. ปลอดภัยไว้ก่อน: ตรวจสอบให้แน่ใจว่าได้ถอดปลั๊กไฟออกก่อนการติดตั้งเพื่อความปลอดภัยของผู้ใช้

2. การติดตั้งแบบคงที่: ติดตั้งรีเลย์อย่างแน่นหนาบนรางมาตรฐาน

3. คำแนะนำการเดินสายไฟ: เชื่อมต่อสายเคเบิลตามรูปแบบการเชื่อมที่เลือก (ด้วยการเชื่อมลวดหรือบอร์ดพินบัดกรี)

4. ทำการทดสอบ: หลังจากเชื่อมต่อแหล่งจ่ายไฟแล้ว ให้ทดสอบฟังก์ชันรีเลย์เพื่อให้แน่ใจว่าการทำงานปกติ

คำแนะนำสำหรับการใช้งาน

1. สถานะโรงงานของรีเลย์ล็อคแม่เหล็กคือสถานะปิดหน้าสัมผัส (สถานะรีเซ็ต) แต่สถานะอาจเปลี่ยนแปลงเนื่องจากปัจจัยต่างๆ เช่น ผลกระทบระหว่างการขนส่งหรือการติดตั้งรีเลย์ ดังนั้นจึงจำเป็นต้องมีมาตรการในการรีเซ็ตก่อนใช้งาน

2. เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ของรีเลย์ล็อคแม่เหล็ก แรงดันไฟฟ้ากระตุ้นที่ใช้กับขดลวดจะต้องถึงค่าที่กำหนด และความกว้างของพัลส์จะต้องมากกว่า 3 เท่าของเวลาดำเนินการ

3. ตรวจสอบให้แน่ใจว่าใช้ภายในช่วงกระแสและแรงดันไฟฟ้าที่กำหนดเพื่อหลีกเลี่ยงไม่ให้เกินความสามารถในการรับน้ำหนัก ตรวจสอบจุดสัมผัสและสายไฟเป็นประจำเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่ดีและสภาพการทำงานที่มั่นคง

4. ระหว่างการใช้งาน ห้ามโยน โยน โยน หรือทำผลิตภัณฑ์ตกจากที่สูง ซึ่งจะส่งผลต่อประสิทธิภาพของผลิตภัณฑ์ หากพบความผิดปกติกรุณาตัดไฟทันทีเพื่อตรวจสอบเพื่อความปลอดภัยของอุปกรณ์

ข้อกำหนดการบรรจุ: 360 ชิ้นต่อกล่อง

ระยะเวลาการรับประกัน: 1 ปี (ไม่รวมความเสียหายที่มนุษย์สร้างขึ้น)

ราคา: โปรดติดต่อฝ่ายขายเพื่อขอใบเสนอราคาและข้อมูลการสั่งซื้อล่าสุด
