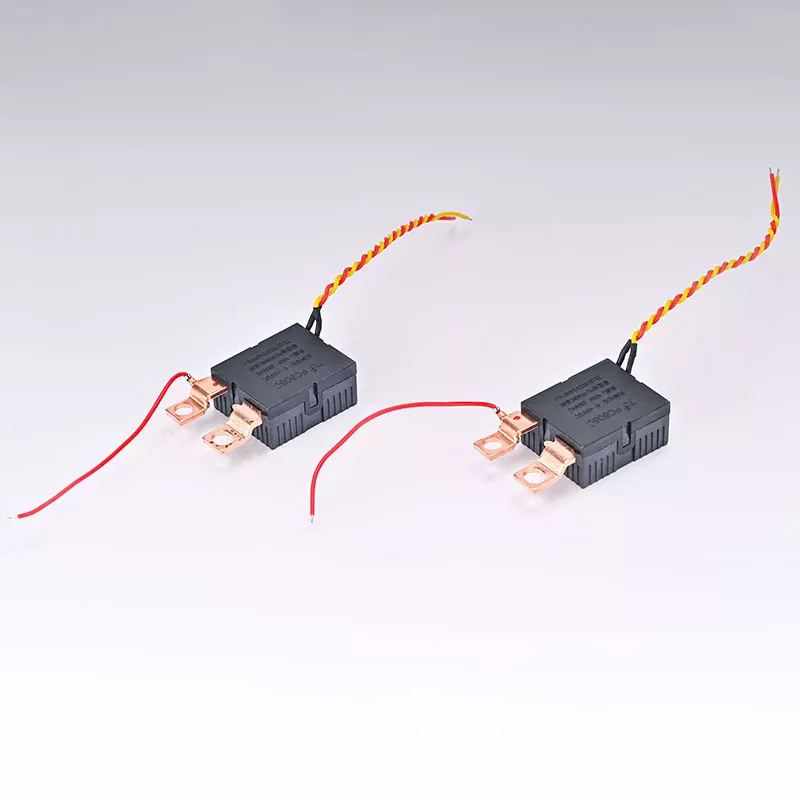

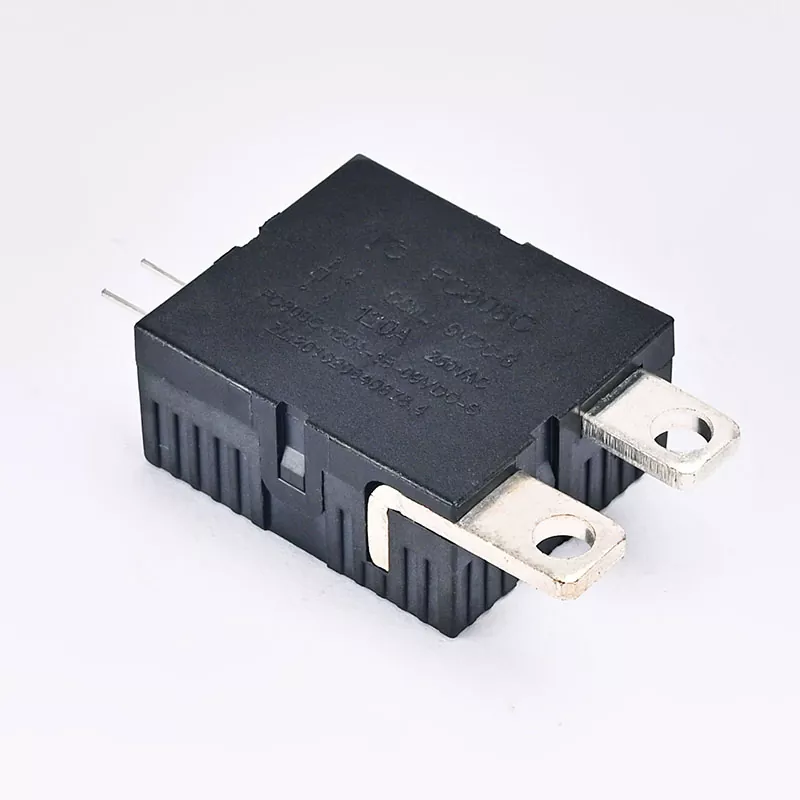

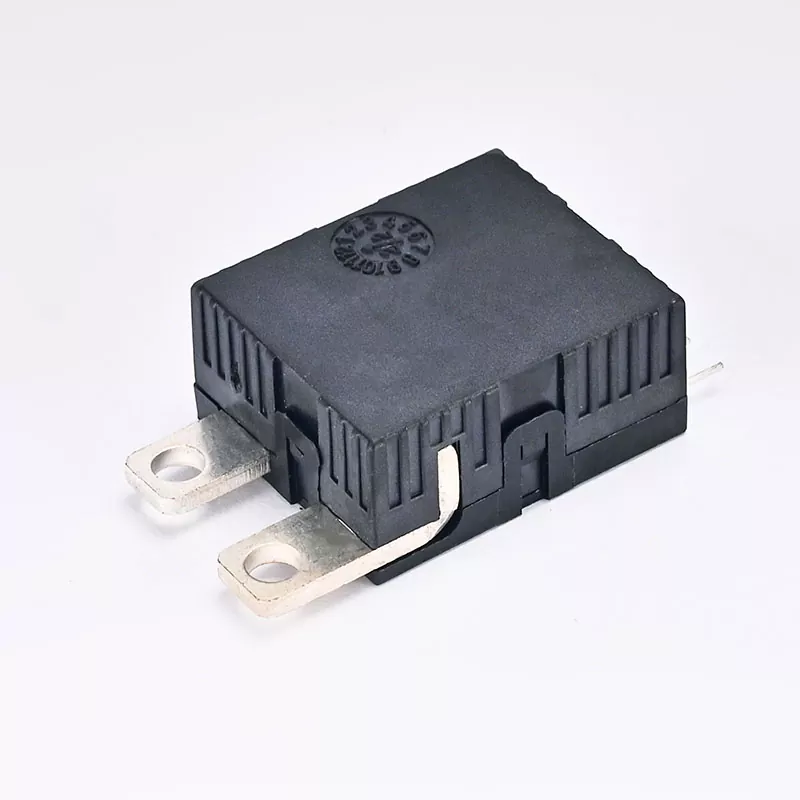

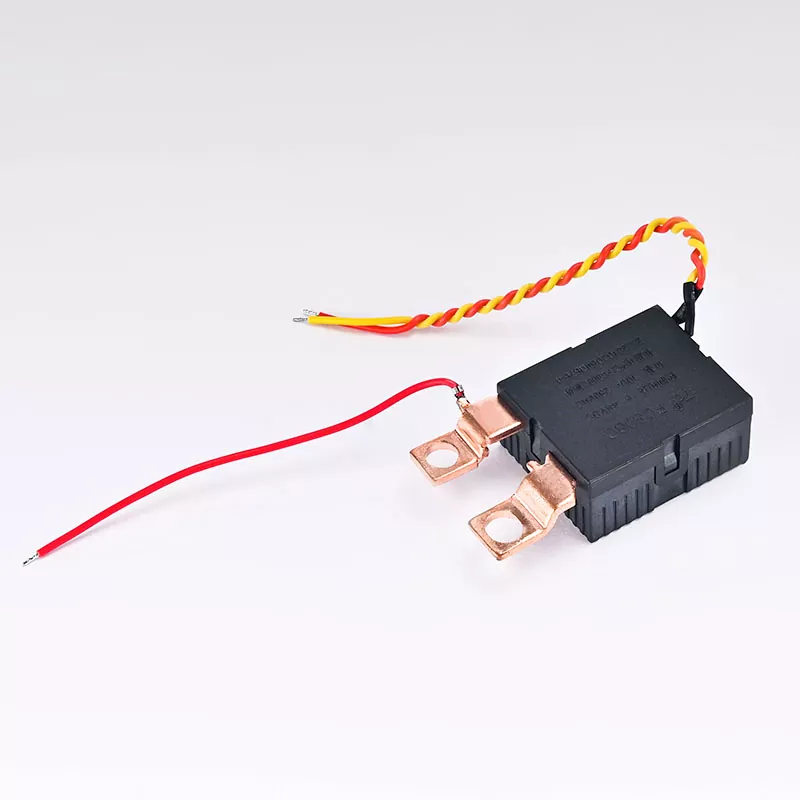

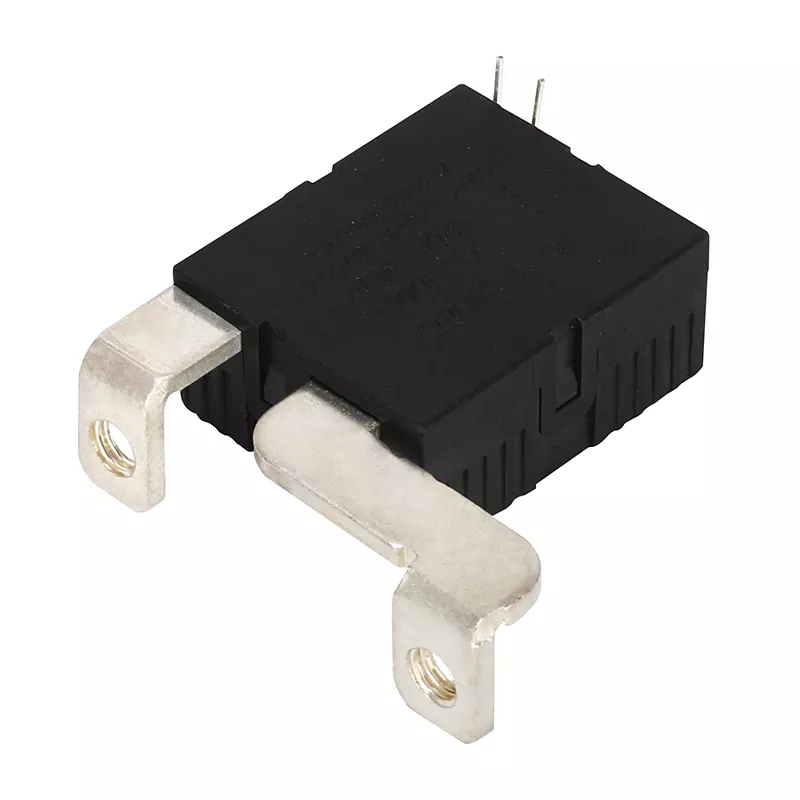

การควบคุมกองชาร์จ 80A 100A 120A Latching Relay

ข้อมูลจำเพาะปัจจุบัน:80A / 100A / 120A

ช่วงแรงดันไฟฟ้า:6V - 48V

อายุการใช้งานไฟฟ้า:15,000 ครั้ง

อุณหภูมิในการทำงาน:-40° ถึง 85° องศาเซลเซียส

วัสดุ:ทองแดงคุณภาพสูงและฉนวนความแข็งแรงสูง

วิธีการติดตั้ง:การติดตั้งรางหรือการยึดสกรู

ส่งคำถาม

รายละเอียดสินค้า คุณสมบัติและการใช้งาน คำแนะนำในการติดตั้ง ข้อมูลการซื้อ

รีเลย์ล็อคของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการของความเร็วตอบสนองการสลับปัจจุบันภายใต้โหมดการชาร์จเร็ว เมื่อรวมกับการออกแบบวงจรที่มีประสิทธิภาพและวัสดุคุณภาพสูง ความเร็วในการตอบสนองการเปิดและปิดจึงรวดเร็วและเสถียร รีเลย์ล็อคการชาร์จ Pile Control 80A 100A 120A นี้ไม่เพียงรับประกันความทนทานภายใต้การใช้งานความถี่สูง แต่ยังลดการสูญเสียพลังงานในระหว่างการส่งสัญญาณปัจจุบันอีกด้วย ในเวลาเดียวกัน ยังได้ดำเนินการอัปเกรดฟังก์ชันสำหรับสภาพแวดล้อมกองชาร์จ เพื่อให้มั่นใจว่าการสลับกระแสไฟมีประสิทธิภาพและเสถียรภายใต้สภาวะการทำงานที่หลากหลาย ซึ่งสอดคล้องกับความต้องการที่เพิ่มขึ้นของตลาดสำหรับโครงสร้างพื้นฐานการชาร์จรถยนต์ไฟฟ้า

เอฟซี808-80A

(ข้อมูลจำเพาะของคอยล์) 20 ℃

แรงดันไฟฟ้า (วีดีซี)	ความต้านทานคอยล์ (คิว)±10%		กำลังคอยล์ (W)		การดำเนินงาน แรงดันไฟฟ้า(VDC)	ปล่อย แรงดันไฟฟ้า (วีดีซี)	อนุญาตแรงดันไฟฟ้า (วีดีซี)
แรงดันไฟฟ้า (วีดีซี)	เดี่ยว	สองเท่า	เดี่ยว	สองเท่า	การดำเนินงาน แรงดันไฟฟ้า(VDC)	ปล่อย แรงดันไฟฟ้า (วีดีซี)	อนุญาตแรงดันไฟฟ้า (วีดีซี)
9	81.0	40.5/40.5	1.00 น	02.00 น	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(รายละเอียดการติดต่อ)

(แบบฟอร์มการติดต่อ)		1B
(วัสดุติดต่อ)		(โลหะผสมเงิน
(แรงดันสัมผัสลดลง 10A)		สูงสุด 15mV
(การให้คะแนนการติดต่อ)		80A 250VAC
(แรงดันสวิตชิ่งสูงสุด)		250VAC
(สูงสุดการสลับกระแส)		80เอ
(สูงสุด.สวิตชิ่งพาวเวอร์)		20,000VA
(อายุการใช้งาน)	(เครื่องกล)	5×10⁵OPS
	(ไฟฟ้า)	1×10⁴สหพันธรัฐ

(ลักษณะเฉพาะ )

(เวลาใช้งาน)	สูงสุด 20ms
(เวลาปล่อย)	สูงสุด 20ms
(ความแข็งแรงทางไฟฟ้า)(50/60HZ,1นาที)
(ติดต่อและคอยล์)	6000VAC
(ติดต่อ&ติดต่อ)	1500VAC
(สนาม&สนาม)
(ความต้านทานฉนวน 500VDC)	ขั้นต่ำ 1,000MQ
(น้ำหนัก)	38ก

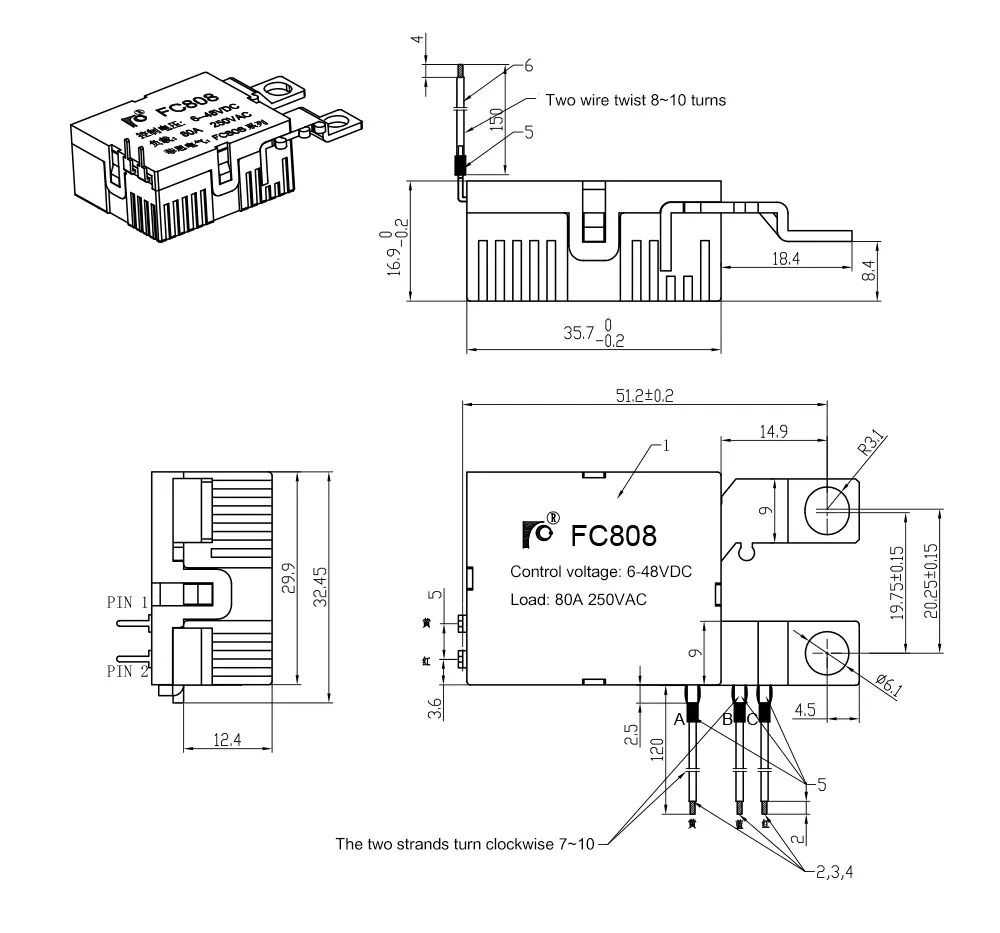

(ขนาดโดยรวม)	(ในรูปวาด)

เอฟซี808C-100A

(ข้อมูลจำเพาะของคอยล์) 20 ℃

แรงดันไฟฟ้า (วีดีซี)	ความต้านทานคอยล์ (คิว)±10%		กำลังคอยล์ (W)		การดำเนินงาน แรงดันไฟฟ้า(VDC)	ปล่อย แรงดันไฟฟ้า (วีดีซี)	อนุญาตแรงดันไฟฟ้า (วีดีซี)
แรงดันไฟฟ้า (วีดีซี)	เดี่ยว	สองเท่า	เดี่ยว	สองเท่า	การดำเนินงาน แรงดันไฟฟ้า(VDC)	ปล่อย แรงดันไฟฟ้า (วีดีซี)	อนุญาตแรงดันไฟฟ้า (วีดีซี)
9	81.0	40.5/40.5	1.00 น	02.00 น	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(รายละเอียดการติดต่อ)

(แบบฟอร์มการติดต่อ)		1B
(วัสดุติดต่อ)		(โลหะผสมเงิน)
(แรงดันสัมผัสลดลง 10A)		สูงสุด 15mV
(การให้คะแนนการติดต่อ)		100A 250VAC
(แรงดันสวิตชิ่งสูงสุด)		250VAC
(สูงสุดการสลับกระแส)		100A
(สูงสุด.สวิตชิ่งพาวเวอร์)		25,000VA
(อายุการใช้งาน)	(เครื่องกล)	5×10⁵OPS
	(ไฟฟ้า)	1×10⁴สหพันธรัฐ

(ลักษณะเฉพาะ )

(เวลาใช้งาน)	สูงสุด 20ms
(เวลาปล่อย)	สูงสุด 20ms
(ความแข็งแรงทางไฟฟ้า)(50/60HZ,1นาที)
(ติดต่อและคอยล์)	6000VAC
(ติดต่อ&ติดต่อ)	1500VAC
(สนาม&สนาม)
(ความต้านทานฉนวน 500VDC)	ขั้นต่ำ 1,000MQ
(น้ำหนัก)	40ก
(ขนาดโดยรวม)	(ในรูปวาด)

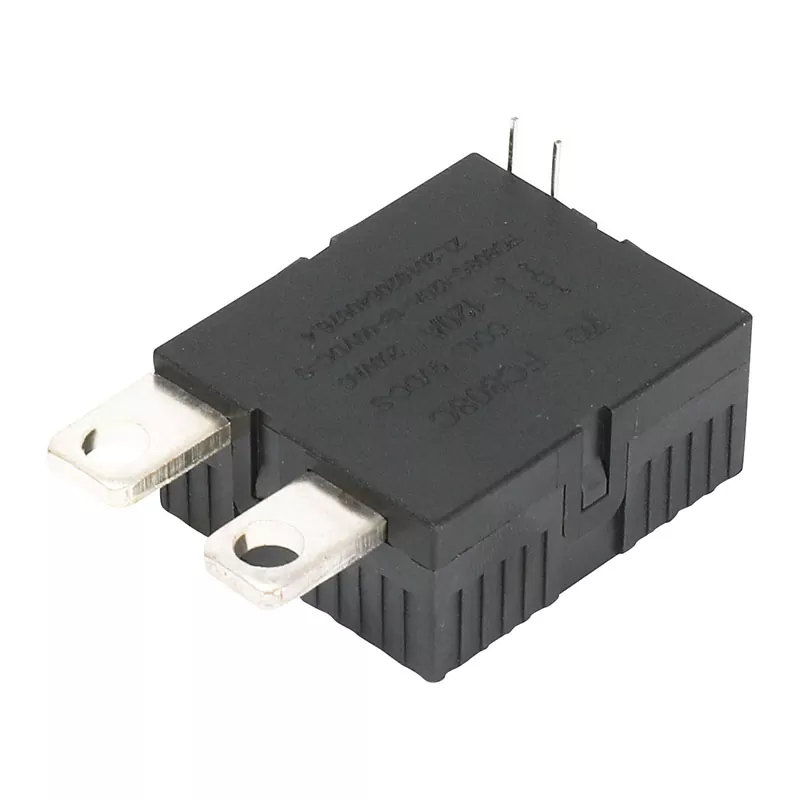

เอฟซี808C-120A

แรงดันไฟฟ้า (วีดีซี)	ความต้านทานคอยล์ (คิว)±10%		กำลังคอยล์ (W)		การดำเนินงาน แรงดันไฟฟ้า(VDC)	ปล่อย แรงดันไฟฟ้า (วีดีซี)	อนุญาตแรงดันไฟฟ้า (วีดีซี)
แรงดันไฟฟ้า (วีดีซี)	เดี่ยว	สองเท่า	เดี่ยว	สองเท่า	การดำเนินงาน แรงดันไฟฟ้า(VDC)	ปล่อย แรงดันไฟฟ้า (วีดีซี)	อนุญาตแรงดันไฟฟ้า (วีดีซี)
9	81.0	40.5/40.5	1.00 น	02.00 น	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(รายละเอียดการติดต่อ)

(แบบฟอร์มการติดต่อ)		1B
(วัสดุติดต่อ)		(โลหะผสมเงิน
(แรงดันสัมผัสลดลง 10A)		สูงสุด 10mV
(การให้คะแนนการติดต่อ)		120A 250VAC
(แรงดันสวิตชิ่งสูงสุด)		250VAC
(สูงสุดการสลับกระแส)		120A
(สูงสุด.สวิตชิ่งพาวเวอร์)		30000VA
(อายุการใช้งาน)	(เครื่องกล)	5×10⁵OPS
	(ไฟฟ้า)	1×10⁴สหพันธรัฐ

(ลักษณะเฉพาะ )

(เวลาใช้งาน)	สูงสุด 30ms
(เวลาปล่อย)	สูงสุด 30ms
ความแข็งแรงทางไฟฟ้า (50/60HZ,1 นาที)
ติดต่อ &คอยล์	6000VAC
ติดต่อ&ติดต่อ	1500VAC
(สนาม&สนาม)
(ฉนวน ความต้านทาน 500VDC)	ขั้นต่ำ 1,000MΩ
(น้ำหนัก)	50ก

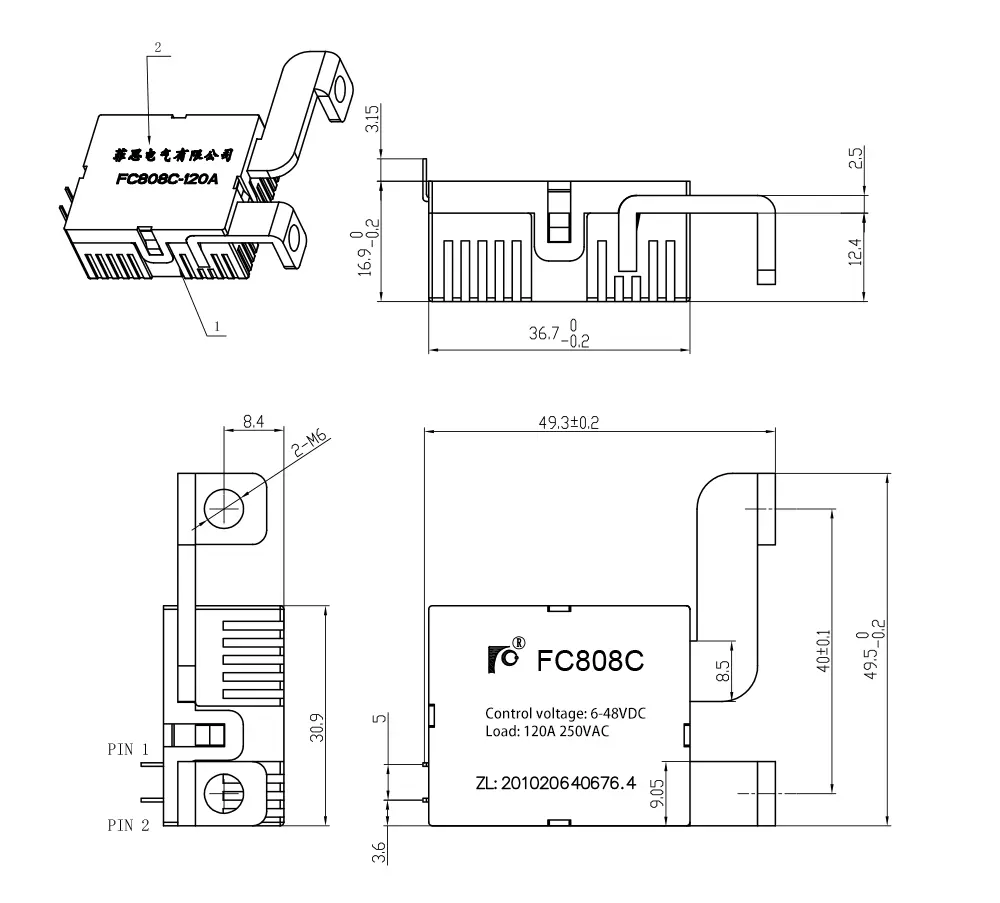

(ขนาดโดยรวม)	(ในรูปวาด)

คุณสมบัติผลิตภัณฑ์

ความสามารถในการรองรับกระแสไฟฟ้าสูง: มีข้อกำหนด 80A, 100A และ 120A เพื่อตอบสนองความต้องการพลังงานที่แตกต่างกัน

ช่วงแรงดันไฟฟ้ากว้าง: ใช้ได้กับ 6-48V ตัวเลือกแรงดันไฟฟ้าหลายตัวทำให้คุณมีความยืดหยุ่นมากขึ้น

การออกแบบอายุการใช้งานยาวนาน: อายุการใช้งานไฟฟ้ามากกว่า 15,000 อายุการใช้งาน ลดต้นทุนการบำรุงรักษาและปรับปรุงประสิทธิภาพการใช้งาน

ประสิทธิภาพด้านความปลอดภัยที่ดี: กลไกการป้องกันในตัวหลายตัวเพื่อหลีกเลี่ยงการโอเวอร์โหลดและการลัดวงจร และแนะนำการใช้งานอย่างปลอดภัย

กะทัดรัดและน้ำหนักเบา: การออกแบบที่ได้รับการปรับปรุงให้เหมาะสม ติดตั้งและผสานรวมได้ง่าย เหมาะสำหรับสถานการณ์กองชาร์จที่หลากหลาย

พื้นที่ใช้งาน

- เสาชาร์จรถยนต์ไฟฟ้า

- สถานีชาร์จสาธารณะ

- อุปกรณ์ชาร์จส่วนตัว

- สมาร์ทกริด

- ระบบชาร์จออนบอร์ด

1. เตรียมเครื่องมือ: เครื่องมือไฟฟ้าที่จำเป็นและสายเชื่อมต่อที่เกี่ยวข้อง

2. เลือกสถานที่ที่เหมาะสม: ตรวจสอบให้แน่ใจว่าสถานที่ติดตั้งมีการระบายอากาศที่ดีและหลีกเลี่ยงความชื้น

3. การเดินสายไฟ: การเดินสายไฟอย่างถูกต้องตามคำแนะนำเพื่อหลีกเลี่ยงการลัดวงจรและการเชื่อมต่อที่ไม่ถูกต้อง

4. ยึดรีเลย์: ใช้สกรูที่เหมาะสมเพื่อยึดรีเลย์บนรางหรือฐาน

5. การทดสอบกำลังไฟ: หลังการติดตั้ง ให้ทำการทดสอบการเปิดเครื่องเพื่อให้แน่ใจว่ารีเลย์ทำงานอย่างถูกต้อง

คำแนะนำสำหรับการใช้งาน

- ตรวจสอบสถานะการทำงานและสายไฟของรีเลย์อย่างสม่ำเสมอระหว่างการใช้งานเพื่อให้แน่ใจว่าไม่มีอาการหลวมและเสื่อมสภาพ

- หากพบความผิดปกติใดๆ (เช่น เสียง ความร้อน ฯลฯ) ให้หยุดใช้งานให้ทันเวลาและซ่อมแซม

- เมื่อใช้งานต่ำกว่าแรงดันไฟฟ้าขั้นต่ำหรือสูงกว่ากระแสไฟฟ้าที่กำหนดสูงสุด อาจทำให้อุปกรณ์เสียหายหรือไม่ปลอดภัยได้ ต้องแน่ใจว่าได้ปฏิบัติตามข้อกำหนดการใช้งาน
